Seat Altea XL 2010 Manuel du propriétaire (in French)

Situations diverses269
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

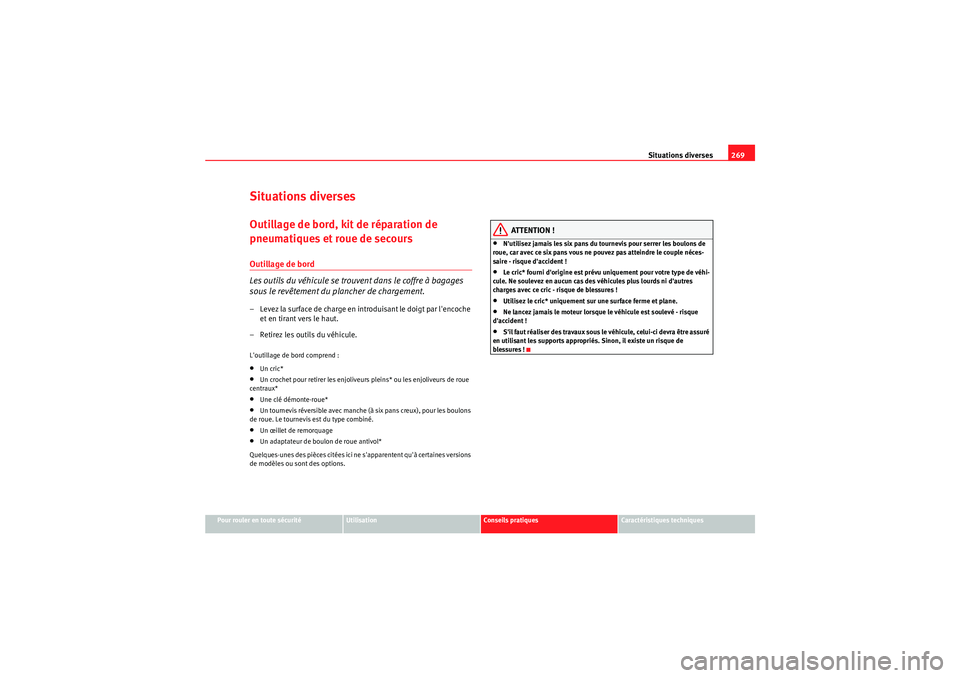

Situations diversesOutillage de bord, kit de réparation de
pneumatiques et roue de secoursOutillage de bord
Les outils du véhicule se trouvent dans le coffre à bagages
sous le revêtement du plancher de chargement.– Levez la surface de charge en introduisant le doigt par l'encoche
et en tirant vers le haut.
– Retirez les outils du véhicule.L'outillage de bord comprend :•Un cric*•Un crochet pour retirer les enjoliveurs pleins* ou les enjoliveurs de roue
centraux*•Une clé démonte-roue*•Un tournevis réversible avec manche (à six pans creux), pour les boulons
de roue. Le tournevis est du type combiné.•Un œillet de remorquage•Un adaptateur de boulon de roue antivol*
Quelques-unes des pièces citées ici ne s'apparentent qu'à certaines versions
de modèles ou sont des options.
ATTENTION !
•N'utilisez jamais les six pans du tournevis pour serrer les boulons de
roue, car avec ce six pans vous ne pouvez pas atteindre le couple néces-
saire - risque d'accident !•Le cric* fourni d'origine est prévu uniquement pour votre type de véhi-
cule. Ne soulevez en aucun cas des véhicules plus lourds ni d'autres
charges avec ce cric - risque de blessures !•Utilisez le cric* uniquement sur une surface ferme et plane.•Ne lancez jamais le moteur lorsque le véhicule est soulevé - risque
d'accident !•S'il faut réaliser des travaux sous le véhicule, celui-ci devra être assuré
en utilisant les supports appropriés. Sinon, il existe un risque de
blessures !
AlteaXL_FR.book Seite 269 Dienstag, 1. September 2009 12:34 12

Situations diverses

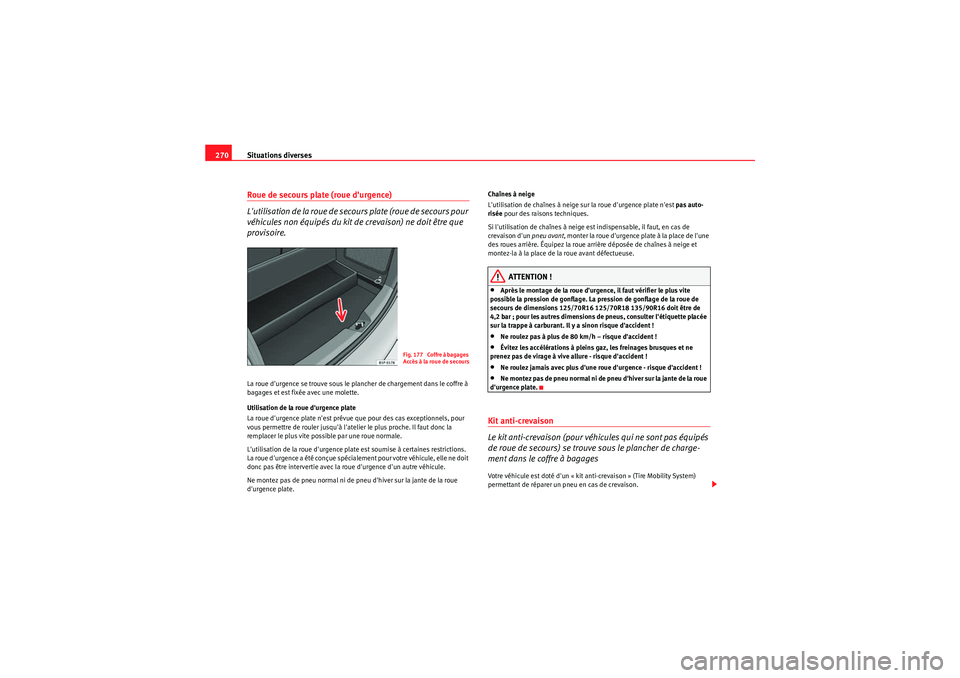

270Roue de secours plate (roue d'urgence)
L'utilisation de la roue de secours plate (roue de secours pour
véhicules non équipés du kit de crevaison) ne doit être que
provisoire.La roue d'urgence se trouve sous le plancher de chargement dans le coffre à
bagages et est fixée avec une molette.
Utilisation de la roue d'urgence plate
La roue d'urgence plate n'est prévue que pour des cas exceptionnels, pour
vous permettre de rouler jusqu'à l'atelier le plus proche. Il faut donc la
remplacer le plus vite possible par une roue normale.
L'utilisation de la roue d'urgence plate est soumise à certaines restrictions.
La roue d'urgence a été conçue spécialement pour votre véhicule, elle ne doit
donc pas être intervertie avec la roue d'urgence d'un autre véhicule.
Ne montez pas de pneu normal ni de pneu d'hiver sur la jante de la roue
d'urgence plate. Chaînes à neige
L'utilisation de chaînes à neige sur la roue d'urgence plate n'est
pas auto-
risée pour des raisons techniques.
Si l'utilisation de chaînes à neige est indispensable, il faut, en cas de
crevaison d'un pneu avant , monter la roue d'urgence plate à la place de l'une
des roues arrière. Équipez la roue arrière déposée de chaînes à neige et
montez-la à la place de la roue avant défectueuse.
ATTENTION !
•Après le montage de la roue d'urgence, il faut vérifier le plus vite
possible la pression de gonflage. La pression de gonflage de la roue de
secours de dimensions 125/70R16 125/70R18 135/90R16 doit être de
4,2 bar ; pour les autres dimensions de pneus, consulter l'étiquette placée
sur la trappe à carburant. Il y a sinon risque d'accident !•Ne roulez pas à plus de 80 km/h – risque d'accident !•Évitez les accélérations à pleins gaz, les freinages brusques et ne
prenez pas de virage à vive allure - risque d'accident !•Ne roulez jamais avec plus d'une roue d'urgence - risque d'accident !•Ne montez pas de pneu normal ni de pneu d'hiver sur la jante de la roue
d'urgence plate.
Kit anti-crevaison
Le kit anti-crevaison (pour véhicules qui ne sont pas équipés
de roue de secours) se trouve sous le plancher de charge-
ment dans le coffre à bagagesVotre véhicule est doté d'un « kit anti-crevaison » (Tire Mobility System)
permettant de réparer un pneu en cas de crevaison.
Fig. 177 Coffre à bagages
Accès à la roue de secours
AlteaXL_FR.book Seite 270 Dienstag, 1. September 2009 12:34 12

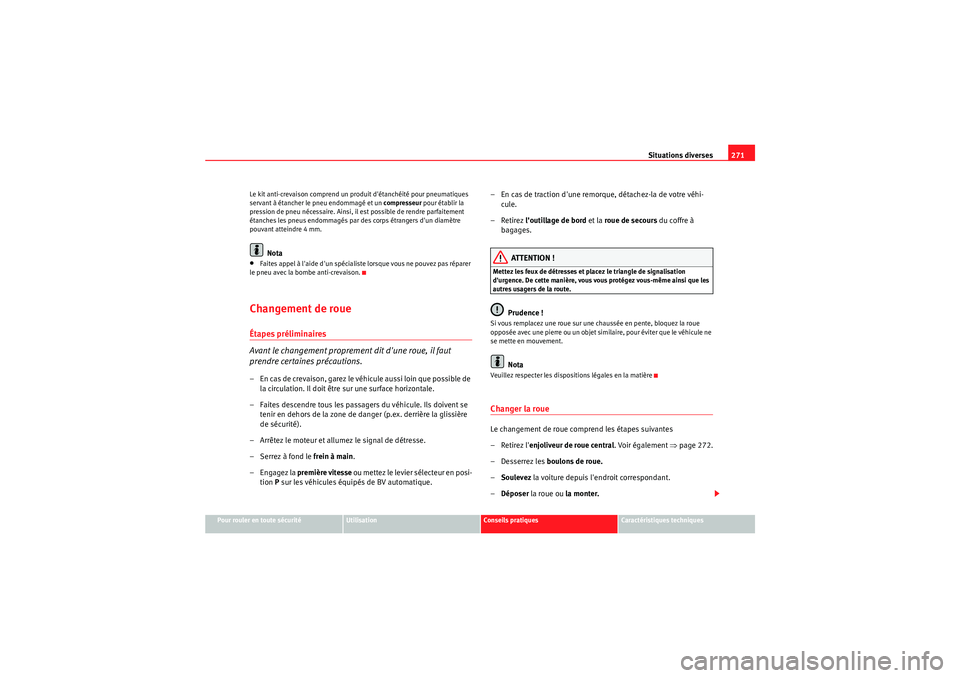

Situations diverses271
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Le kit anti-crevaison comprend un produit d'étanchéité pour pneumatiques
servant à étancher le pneu endommagé et un
compresseur pour établir la
pression de pneu nécessaire. Ainsi, il est possible de rendre parfaitement
étanches les pneus endommagés par des corps étrangers d'un diamètre
pouvant atteindre 4 mm.
Nota
•Faites appel à l'aide d'un spécialiste lorsque vous ne pouvez pas réparer
le pneu avec la bombe anti-crevaison.Changement de roueÉtapes préliminaires
Avant le changement proprement dit d'une roue, il faut
prendre certaines précautions.– En cas de crevaison, garez le véhicule aussi loin que possible de la circulation. Il doit être sur une surface horizontale.
– Faites descendre tous les passage rs du véhicule. Ils doivent se
tenir en dehors de la zone de danger (p.ex. derrière la glissière
de sécurité).
– Arrêtez le moteur et allumez le signal de détresse.
– Serrez à fond le frein à main.
– Engagez la première vitesse ou mettez le levier sélecteur en posi-
tion P sur les véhicules équipés de BV automatique. – En cas de traction d'une remorque, détachez-la de votre véhi-
cule.
–Retirez l'outillage de bord et la roue de secours du coffre à
bagages.
ATTENTION !
Mettez les feux de détresses et placez le triangle de signalisation
d'urgence. De cette manière, vous vous protégez vous-même ainsi que les
autres usagers de la route.
Prudence !
Si vous remplacez une roue sur une chaussée en pente, bloquez la roue
opposée avec une pierre ou un objet similaire, pour éviter que le véhicule ne
se mette en mouvement.
Nota
Veuillez respecter les dispositions légales en la matièreChanger la roueLe changement de roue comprend les étapes suivantes
–Retirez l' enjoliveur de roue central . Voir également ⇒page 272.
– Desserrez les boulons de roue.
– Soulevez la voiture depuis l'endroit correspondant.
– Déposer la roue ou la monter.
AlteaXL_FR.book Seite 271 Dienstag, 1. September 2009 12:34 12

Situations diverses
272

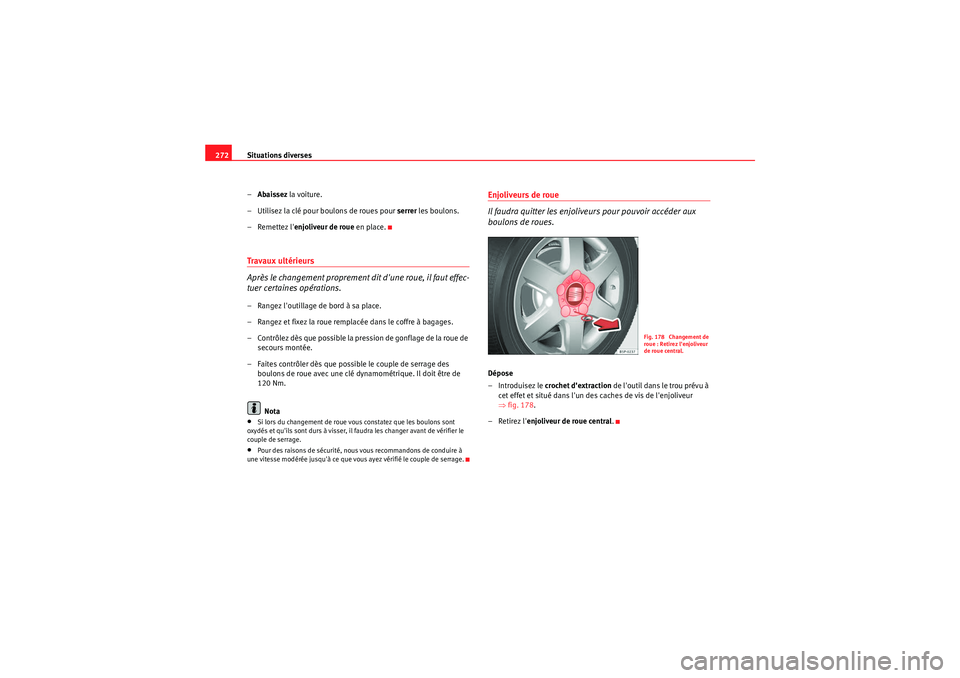

–Abaissez la voiture.
– Utilisez la clé pour boulons de roues pour serrer les boulons.
–Remettez l' enjoliveur de roue en place.Travaux ultérieurs
Après le changement proprement dit d'une roue, il faut effec-
tuer certaines opérations.– Rangez l'outillage de bord à sa place.
– Rangez et fixez la roue remplacée dans le coffre à bagages.
– Contrôlez dès que possible la pression de gonflage de la roue de
secours montée.
– Faites contrôler dès que possible le couple de serrage des boulons de roue avec une clé dynamométrique. Il doit être de
120 Nm.
Nota•Si lors du changement de roue vous constatez que les boulons sont
oxydés et qu'ils sont durs à visser, il faudra les changer avant de vérifier le
couple de serrage.•Pour des raisons de sécurité, nous vous recommandons de conduire à
une vitesse modérée jusqu'à ce que vous ayez vérifié le couple de serrage.
Enjoliveurs de roue
Il faudra quitter les enjolive urs pour pouvoir accéder aux
boulons de roues.Dépose
–Introduisez le crochet d'extraction de l'outil dans le trou prévu à
cet effet et situé dans l'un des caches de vis de l'enjoliveur
⇒ fig. 178 .
–Retirez l' enjoliveur de roue central .
Fig. 178 Changement de
roue : Retirez l'enjoliveur
de roue central.
AlteaXL_FR.book Seite 272 Dienstag, 1. September 2009 12:34 12

Situations diverses273
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

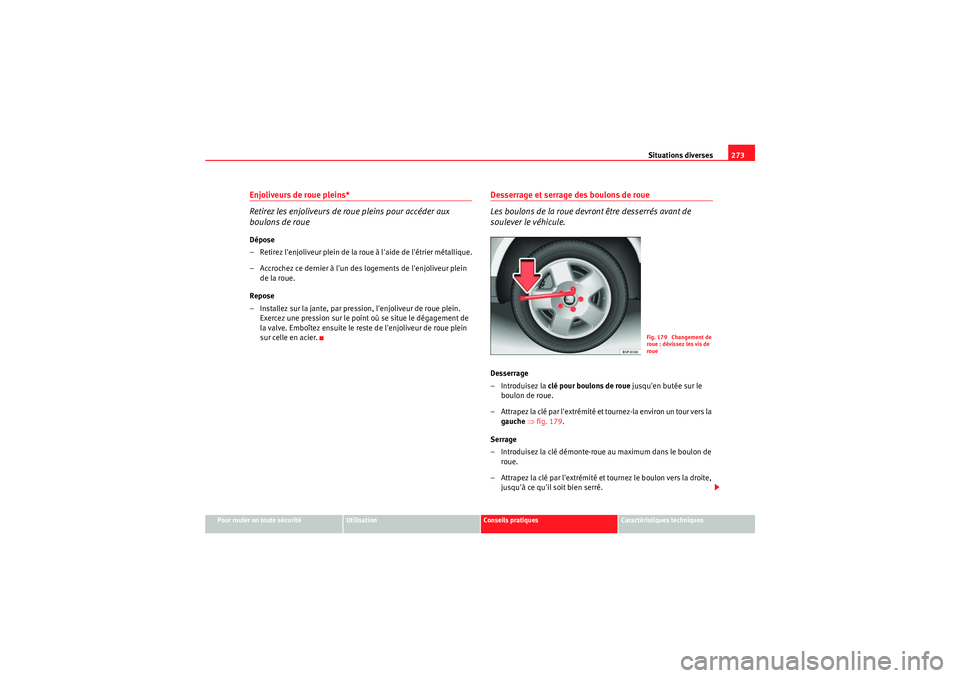

Enjoliveurs de roue pleins*
Retirez les enjoliveurs de roue pleins pour accéder aux
boulons de roueDépose
– Retirez l'enjoliveur plein de la roue à l'aide de l'étrier métallique.
– Accrochez ce dernier à l'un des logements de l'enjoliveur plein
de la roue.
Repose
– Installez sur la jante, par pression, l'enjoliveur de roue plein. Exercez une pression sur le point où se situe le dégagement de
la valve. Emboîtez ensuite le reste de l'enjoliveur de roue plein
sur celle en acier.
Desserrage et serrage des boulons de roue
Les boulons de la roue devront être desserrés avant de
soulever le véhicule.Desserrage
–Introduisez la clé pour boulons de roue jusqu'en butée sur le
boulon de roue.
– Attrapez la clé par l'extrémité et tournez-la environ un tour vers la gauche ⇒ fig. 179.
Serrage
– Introduisez la clé démonte-roue au maximum dans le boulon de roue.
– Attrapez la clé par l'extrémité et tournez le boulon vers la droite, jusqu'à ce qu'il soit bien serré.
Fig. 179 Changement de
roue : dévissez les vis de
roue
AlteaXL_FR.book Seite 273 Dienstag, 1. September 2009 12:34 12

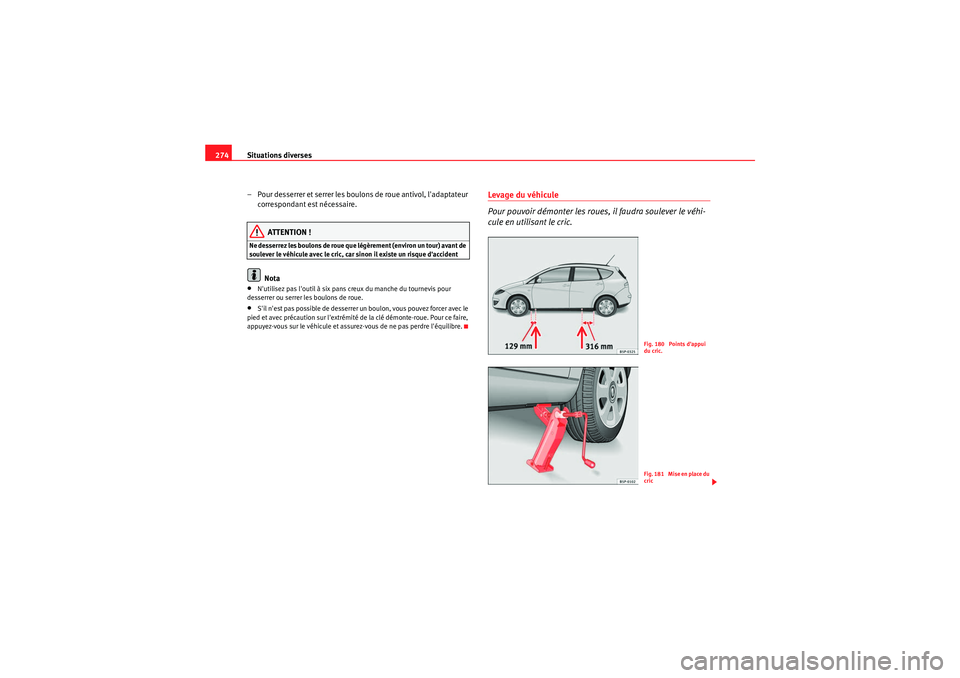

Situations diverses
274
– Pour desserrer et serrer les boulon s de roue antivol, l'adaptateur
correspondant est nécessaire.
ATTENTION !
Ne desserrez les boulons de roue que légèrement (environ un tour) avant de
soulever le véhicule avec le cric, car sinon il existe un risque d'accident
Nota
•N'utilisez pas l'outil à six pans creux du manche du tournevis pour
desserrer ou serrer les boulons de roue.•S'il n'est pas possible de desserrer un boulon, vous pouvez forcer avec le
pied et avec précaution sur l'extrémité de la clé démonte-roue. Pour ce faire,
appuyez-vous sur le véhicule et assurez-vous de ne pas perdre l'équilibre.
Levage du véhicule
Pour pouvoir démonter les roues, il faudra soulever le véhi-
cule en utilisant le cric.
Fig. 180 Points d'appui
du cric.Fig. 181 Mise en place du
cric
AlteaXL_FR.book Seite 274 Dienstag, 1. September 2009 12:34 12

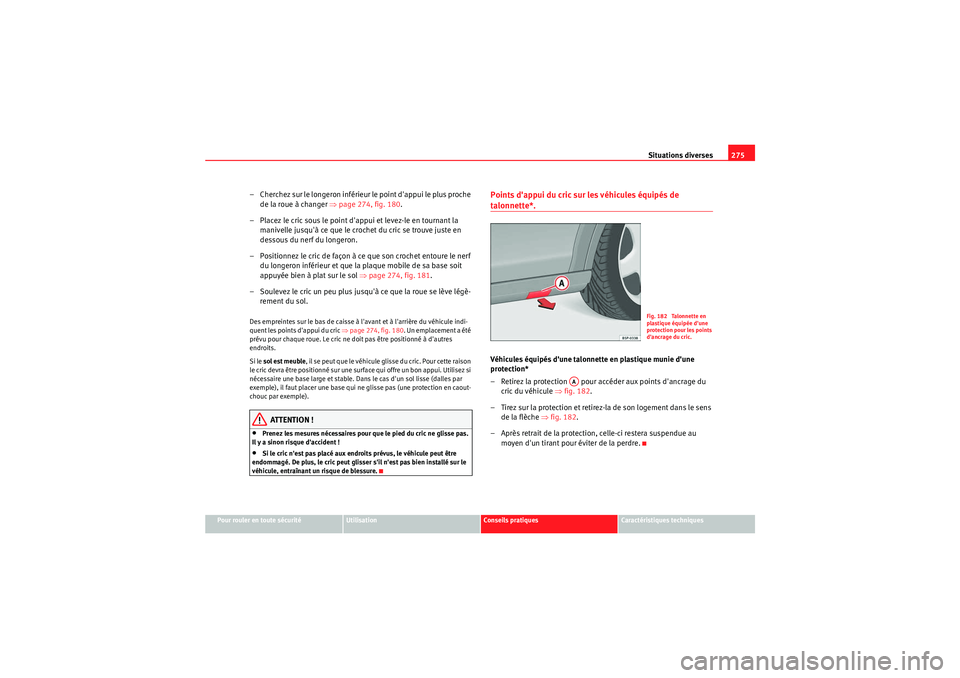

Situations diverses275
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
– Cherchez sur le longero n inférieur le point d'appui le plus proche
de la roue à changer ⇒ page 274, fig. 180.
– Placez le cric sous le point d'appui et levez-le en tournant la manivelle jusqu'à ce que le crochet du cric se trouve juste en
dessous du nerf du longeron.
– Positionnez le cric de façon à ce que son crochet entoure le nerf
du longeron inférieur et que la plaque mobile de sa base soit
appuyée bien à plat sur le sol ⇒page 274, fig. 181 .
– Soulevez le cric un peu plus jusqu'à ce que la roue se lève légè- rement du sol.Des empreintes sur le bas de caisse à l'avant et à l'arrière du véhicule indi-
quent les points d'appui du cric ⇒page 274, fig. 180 . Un emplacement a été
prévu pour chaque roue. Le cric ne doit pas être positionné à d'autres
endroits.
Si le sol est meuble , il se peut que le véhicule glisse du cric. Pour cette raison
le cric devra être positionné sur une surface qui offre un bon appui. Utilisez si
nécessaire une base large et stable. Dans le cas d'un sol lisse (dalles par
exemple), il faut placer une base qui ne glisse pas (une protection en caout-
chouc par exemple).
ATTENTION !
•Prenez les mesures nécessaires pour que le pied du cric ne glisse pas.
Il y a sinon risque d'accident !•Si le cric n'est pas placé aux endroits prévus, le véhicule peut être
endommagé. De plus, le cric peut glisser s'il n'est pas bien installé sur le
véhicule, entraînant un risque de blessure.
Points d'appui du cric sur les véhicules équipés de talonnette*. Véhicules équipés d'une talonnette en plastique munie d'une
protection*
– Retirez la protection pour accéder aux points d'ancrage du cric du véhicule ⇒fig. 182 .
– Tirez sur la protection et retirez-la de son logement dans le sens de la flèche ⇒fig. 182 .
– Après retrait de la protection, celle-ci restera suspendue au moyen d'un tirant pour éviter de la perdre.
Fig. 182 Talonnette en
plastique équipée d'une
protection pour les points
d'ancrage du cric.
AA
AlteaXL_FR.book Seite 275 Dienstag, 1. September 2009 12:34 12

Situations diverses

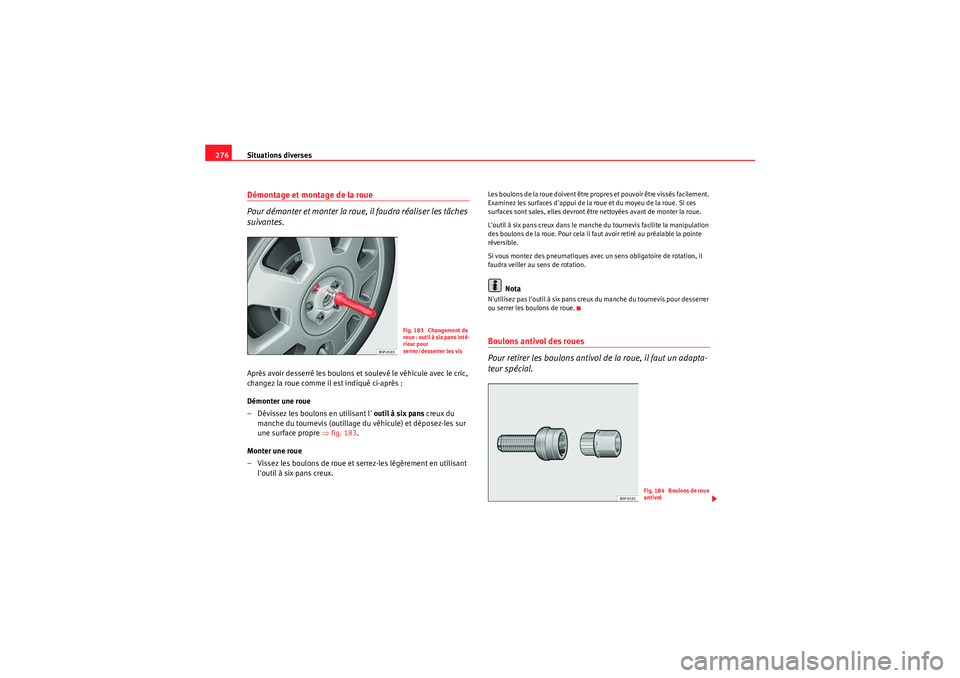

276Démontage et montage de la roue
Pour démonter et monter la roue, il faudra réaliser les tâches
suivantes.Après avoir desserré les boulons et soulevé le véhicule avec le cric,
changez la roue comme il est indiqué ci-après :
Démonter une roue
– Dévissez les boulons en utilisant l' outil à six pans creux du
manche du tournevis (outillage du véhicule) et déposez-les sur
une surface propre ⇒ fig. 183.
Monter une roue
– Vissez les boulons de roue et serrez-les légèrement en utilisant l'outil à six pans creux.
Les boulons de la roue doivent être propres et pouvoir être vissés facilem ent.
Examinez les surfaces d'appui de la roue et du moyeu de la roue. Si ces
surfaces sont sales, elles devront être nettoyées avant de monter la roue.
L'outil à six pans creux dans le manche du tournevis facilite la manipulation
des boulons de la roue. Pour cela il faut avoir retiré au préalable la pointe
réversible.
Si vous montez des pneumatiques avec un sens obligatoire de rotation, il
faudra veiller au sens de rotation.
Nota
N'utilisez pas l'outil à six pans creux du manche du tournevis pour desserrer
ou serrer les boulons de roue.Boulons antivol des roues
Pour retirer les boulons antivol de la roue, il faut un adapta-
teur spécial.
Fig. 183 Changement de
roue : outil à six pans inté-
rieur pour
serrer/desserrer les vis
Fig. 184 Boulons de roue
antivol
AlteaXL_FR.book Seite 276 Dienstag, 1. September 2009 12:34 12

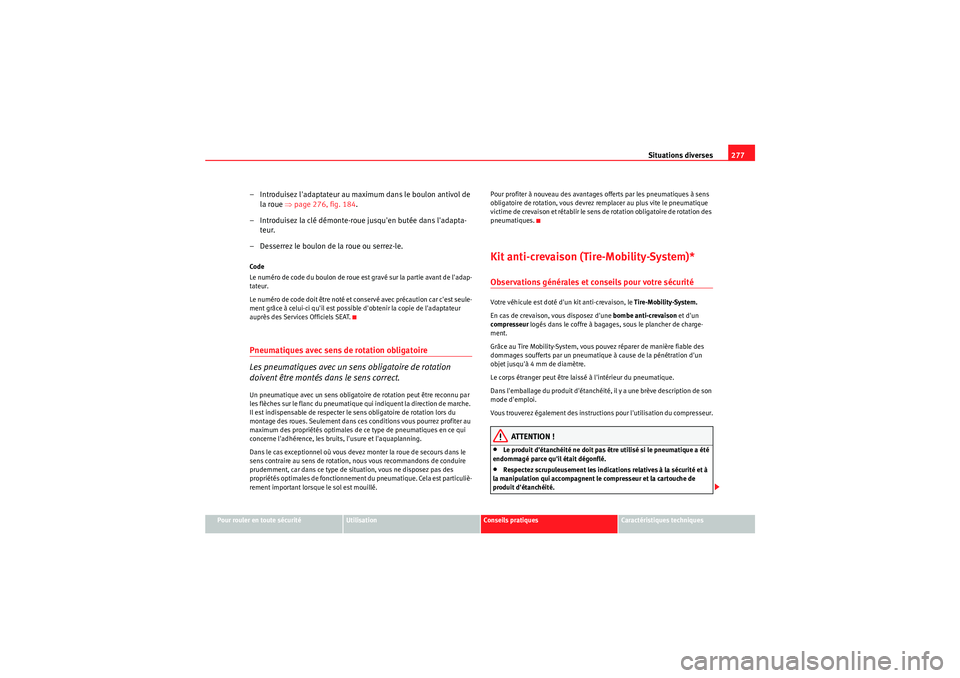

Situations diverses277
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
– Introduisez l'adaptateur au maximum dans le boulon antivol de
la roue ⇒page 276, fig. 184 .
– Introduisez la clé démonte-roue jusqu'en butée dans l'adapta- teur.
– Desserrez le boulon de la roue ou serrez-le.Code
Le numéro de code du boulon de roue est gravé sur la partie avant de l'adap-
tateur.
Le numéro de code doit être noté et conservé avec précaution car c'est seule-
ment grâce à celui-ci qu'il est possible d'obtenir la copie de l'adaptateur
auprès des Services Officiels SEAT.Pneumatiques avec sens de rotation obligatoire
Les pneumatiques avec un sens obligatoire de rotation
doivent être montés dans le sens correct.Un pneumatique avec un sens obligatoire de rotation peut être reconnu par
les flèches sur le flanc du pneumatique qui indiquent la direction de marche.
Il est indispensable de respecter le sens obligatoire de rotation lors du
montage des roues. Seulement dans ces conditions vous pourrez profiter au
maximum des propriétés optimales de ce type de pneumatiques en ce qui
concerne l'adhérence, les bruits, l'usure et l'aquaplanning.
Dans le cas exceptionnel où vous devez monter la roue de secours dans le
sens contraire au sens de rotation, nous vous recommandons de conduire
prudemment, car dans ce type de situation, vous ne disposez pas des
propriétés optimales de fonctionnement du pneumatique. Cela est particuliè-
rement important lorsque le sol est mouillé. Pour profiter à nouveau des avantages offerts par les pneumatiques à sens
obligatoire de rotation, vous devrez remplacer au plus vite le pneumatique
victime de crevaison et rétablir le sens de rotation obligatoire de rotation des
pneumatiques.
Kit anti-crevaison (Tire-Mobility-System)*Observations générales et conseils pour votre sécuritéVotre véhicule est doté d'un kit anti-crevaison, le
Tire-Mobility-System.
En cas de crevaison, vous disposez d'une bombe anti-crevaison et d'un
compresseur logés dans le coffre à bagages, sous le plancher de charge-
ment.
Grâce au Tire Mobility-System, vous pouvez réparer de manière fiable des
dommages soufferts par un pneumatique à cause de la pénétration d'un
objet jusqu'à 4 mm de diamètre.
Le corps étranger peut être laissé à l'intérieur du pneumatique.
Dans l'emballage du produit d'étanchéité, il y a une brève description de son
mode d'emploi.
Vous trouverez également des instructions pour l'utilisation du compresseur.
ATTENTION !
•Le produit d'étanchéité ne doit pas être utilisé si le pneumatique a été
endommagé parce qu'il était dégonflé.•Respectez scrupuleusement les indicati ons relatives à la sécurité et à
la manipulation qui accompagnent le compresseur et la cartouche de
produit d'étanchéité.
AlteaXL_FR.book Seite 277 Dienstag, 1. September 2009 12:34 12

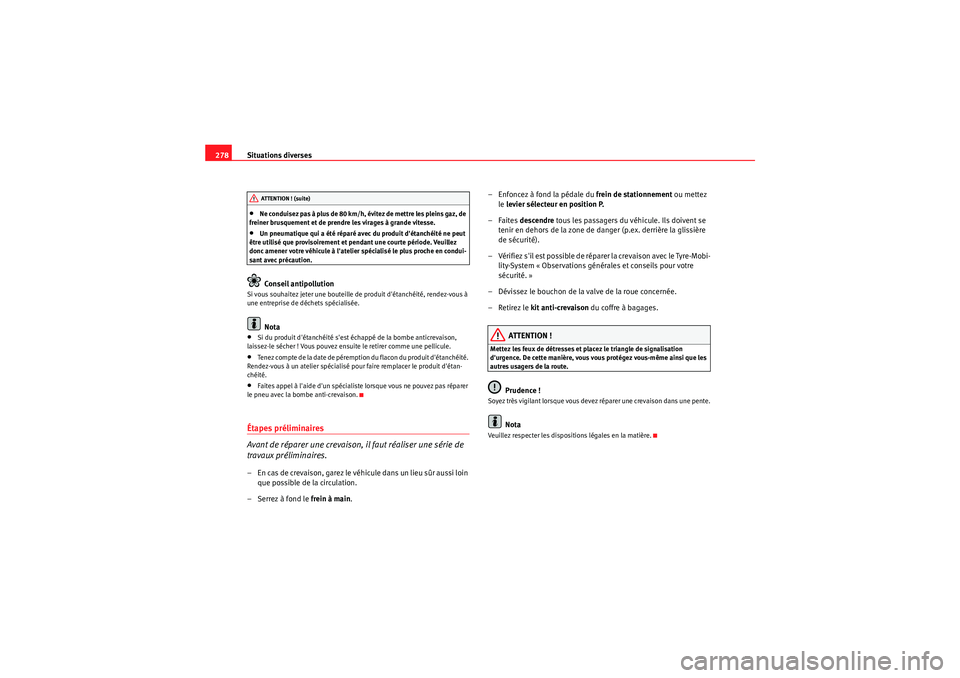

Situations diverses
278•Ne conduisez pas à plus de 80 km/h, évitez de mettre les pleins gaz, de
freiner brusquement et de prendre les virages à grande vitesse.•Un pneumatique qui a été réparé avec du produit d'étanchéité ne peut
être utilisé que provisoirement et pendant une courte période. Veuillez
donc amener votre véhicule à l'atelier spécialisé le plus proche en condui-
sant avec précaution.Conseil antipollution
Si vous souhaitez jeter une bouteille de produit d'étanchéité, rendez-vous à
une entreprise de déchets spécialisée.
Nota
•Si du produit d'étanchéité s'est échappé de la bombe anticrevaison,
laissez-le sécher ! Vous pouvez ensuite le retirer comme une pellicule.•Tenez compte de la date de péremption du flacon du produit d'étanchéité.
Rendez-vous à un atelier spécialisé pour faire remplacer le produit d'étan-
chéité.•Faites appel à l'aide d'un spécialiste lorsque vous ne pouvez pas réparer
le pneu avec la bombe anti-crevaison.Étapes préliminaires
Avant de réparer une crevaison, il faut réaliser une série de
travaux préliminaires.– En cas de crevaison, garez le véhi cule dans un lieu sûr aussi loin
que possible de la circulation.
– Serrez à fond le frein à main. – Enfoncez à fond la pédale du
frein de stationnement ou mettez
le levier sélecteur en position P.
–Faites descendre tous les passagers du véhicule. Ils doivent se
tenir en dehors de la zone de danger (p.ex. derrière la glissière
de sécurité).
– Vérifiez s'il est possible de réparer la crevaison avec le Tyre-Mobi- lity-System « Observations générales et conseils pour votre
sécurité. »
– Dévissez le bouchon de la valve de la roue concernée.
–Retirez le kit anti-crevaison du coffre à bagages.
ATTENTION !
Mettez les feux de détresses et placez le triangle de signalisation
d'urgence. De cette manière, vous vous protégez vous-même ainsi que les
autres usagers de la route.
Prudence !
Soyez très vigilant lorsque vous devez réparer une crevaison dans une pente.
Nota
Veuillez respecter les dispositions légales en la matière.
ATTENTION ! (suite)
AlteaXL_FR.book Seite 278 Dienstag, 1. September 2009 12:34 12
